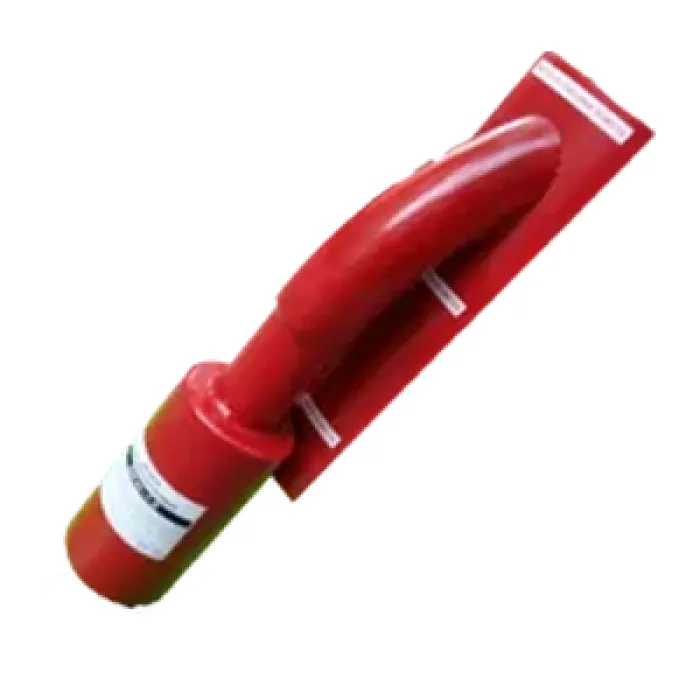

Затвор аэрозольгазовый ЗАГхп-1,0

Vendor code V41-00001 Comment qty: 0Less than 10 sales
Price on request

Already registered on the site?Login to your account

Customer data

"Organization name is required
TIN is required
Please add your name.
Please add your last name.
@
Please add your email.
Please add your phone.

Key features:

Voltage 12-36

Current consumption 0,4 Amp

Затвор аэрозольгазовый ЗАГхп-1,0 ТУ 5140-061-07509505-2014 предназначен для экстренного газодинамического перекрытия заполненных взрывоопасной пылегазовоздушной смесью (ПГВС) технологических трубопроводов с целью локализации и подавления возникшего взрыва в трубопроводе и смежном с ним объёме технологического оборудования.

Description

1. Назначение

Затвор аэрозольгазовый ЗАГхп-1,0 ТУ 5140-061-07509505-2014 предназначен для экстренного газодинамического перекрытия заполненных взрывоопасной пылегазовоздушной смесью (ПГВС) технологических трубопроводов с целью локализации и подавления возникшего взрыва в трубопроводе и смежном с ним объёме технологического оборудования.

Перекрытие и подавление взрыва осуществляется генерируемым затвором потоком огнетушащего (ингибирующего горение) аэрозоля большой кинетической энергии, направленным навстречу надвигающемуся фронту взрыва.

2. Устройство затвора

Затвор состоит из корпуса, в котором размещён двухрежимный заряд аэрозольобразующего состава: лидирующий заряд массой 0,2 кг (время горения 0,2 с) и основной заряд массой 0,9 кг (время горения 4 с).

Запуск производится электровоспламенителем по команде системы управления. Истечение огнетушащего аэрозоля после вскрытия мембраны происходит через сверхзвуковое сопло, со скоростью до 1000 м/с. Затвор сообщается с трубопроводом через газовод-переходник.

Затвор крепится на трубопроводе червячными хомутами, что позволяет легко заменять сработавшие на новые.

3. Принцип действия затвора

По команде системы управления от датчика-индикатора взрыва происходит запуск затвора. Аэрозольный поток за счёт большой кинетической энергии останавливает и разрушает волну холодной пылегазовоздушной смеси повышенного давления, предшествующей фронту взрыва, и сам фронт взрыва.

Энергия аэрозольной струи в 10 раз превышает энергию фронта взрыва пылегазовоздушной смеси для трубопровода диаметром 0,3 м.

После разрушения фронта взрыва происходит заполнение огнетушащим аэрозолем трубопровода и смежного с ним технологического объёма, что предотвращает возможность повторной вспышки.

Смесь продуктов сгорания, несгоревшей пылегазовоздушной смеси и аэрозоля вытесняется через вскрывшийся взрыворазрядительный проём.

4. Преимущества

Затвор аэрозольгазовый обладает значительными преимуществами по сравнению с используемыми механическими устройствами локализации взрывов, принцип которых – глухое перекрытие трубопровода.

Затвор обладает меньшей инерционностью, отсутствием опасного для трубопровода скачкообразного повышения давления за счёт наложения отражённой и набегающей волн холодной ПГВС при внезапном механическом перекрытии трубопровода, выигрышными массогабаритными и стоимостными характеристиками, простотой устройства, отсутствием необходимости технического обслуживания в течение всего срока эксплуатации, возможностью установки на трубопровод любого профиля и потребностью в источнике электропитания небольшой мощности.

Features

Voltage:12-36

Эквивалентный перекрываемый диаметр:от 0,1 до 0,3 m.

Inertance:0.1 s.

Protected Volume:10 m3

Current consumption:0,4 Amp

Required electrical power for start-up:0,02 kVt

Profile of the pipeline to be covered:любой
